Равные значения высоты пиксела и толщины линии


Таким образом, если высота пиксела оказывается равной (или очень близкой, т. е. в пределах погрешности) минимальному элементу изображения, то мы можем передать такую линию вполне достоверно. А так ли это?

Дело в том, что если посмотреть внимательнее, данный случай напоминает идеальную ситуацию, какая имела место при оцифровке квадрата.

Информацию об "идеальном квадрате" см. в главе 7.

На самом деле сетка дискретизации (пиксельная сетка) вряд ли так четко совпадет с линиями оригинала. Вероятнее всего, никогда не совпадет. А в таком случае возможны два основных варианта (повторяем: по-прежнему при равенстве высоты пиксела и толщины линии).

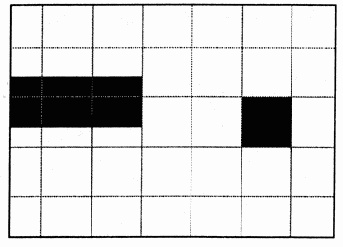

  • Сетка дискретизации может быть слегка сдвинута по отношению к исходной линии вверх или вниз (рис. 8.9). По правилам квантования (округления), о которых можно прочесть ниже, получается следующий результат (рис. 8.10): линия, создаваемая пикселами в битовой карте, "съезжает", соответственно, вверх или вниз на целый пиксел.

    Подробную информацию о правилах квантования см. в главе 9.

  • Сетка дискретизации проходит строго по середине исходной линии (рис. 8.11). Если уж мы предположили, что линия сетки дискретизации проходит по краям линии, то и такой вариант возможен. По тем же правилам получается следующий результат (рис. 8.12): линия, создаваемая пикселами в битовой карте, увеличивается по толщине вдвое.
