Иллюстрированный самоучитель по Digital Graphics





Простейший "оригинал"


Замечание

Мы будем использовать понятие "оригинал", но берем это слово в кавычки, потому что это пока условный, очень упрощенный рисунок — некая модель изображения.

Если вы знакомы с предыдущими частями этой книги, для вас будет естественным предположить, что первым этапом нашей работы является дискретизация?

Замечание

Мы говорим в данном случае о том, с чего теоретически "начнет" работу сканер, когда перед ним "ставится" задача — превратить графическое изображение в цифровую форму.

Мы помещаем "оригинал" в декартовы координаты, а фактически — просто строим сетку, линии которой образуют клетки-ячейки, т. е. независимые друг от друга дискретные элементы (если выразиться короче — "дискреты").

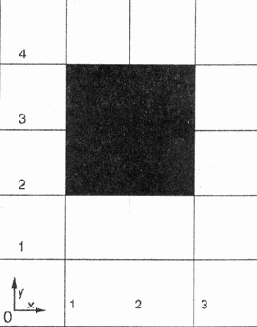

На изображении получаются дискретные элементы по вертикали, которые можно, например, пронумеровать и дискретные элементы по горизонтали, которым, также можно поставить в соответствие такую же систему обозначений (рис. 7.4).
